0.1mm鉬箔皮秒紫外切割加工方案(2025版)

來源:博特精密發布時間:2025-07-23 10:37:40

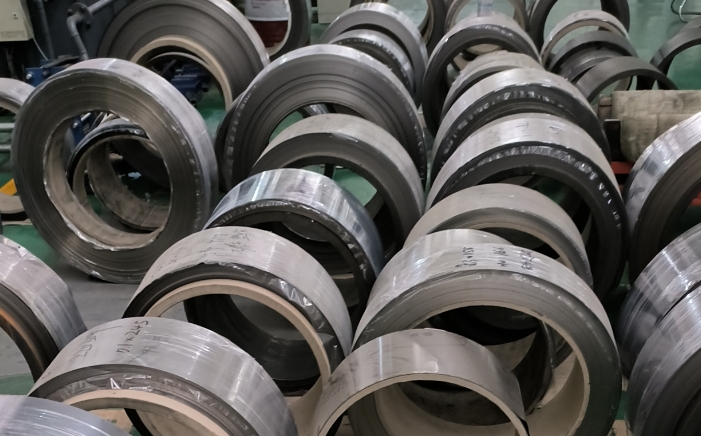

鉬箔作為一種高熔點、耐腐蝕、導熱性能優越的金屬薄片材料,廣泛應用于航空航天、電子、光伏、新能源等高精密行業。其中,厚度為0.1mm的鉬箔屬于超薄型材料,其切割加工對精度、熱影響區控制、邊緣質量等方面有極高要求。

傳統機械加工或激光熱切割方式在處理該類材料時,往往存在毛刺大、熱變形嚴重、精度差等問題。因此,采用皮秒紫外激光切割技術,成為加工0.1mm鉬箔的優選解決方案。




一、為何選擇皮秒紫外激光?

1. 冷加工特性

皮秒激光的脈沖持續時間非常短(10^-12秒量級),其光熱作用時間不足以形成熱傳導,屬于真正意義上的“冷加工”,能顯著減少熱影響區、避免金屬材料邊緣熔化或燒蝕。

紫外波段(通常為355nm)具有更高的光子能量,容易被鉬材表面吸收,可實現更小的聚焦光斑,從而提高加工精度。

2. 無機械應力

與傳統機械沖切不同,皮秒激光屬于非接觸加工方式,在鉬箔表面不會產生擠壓、裂紋、崩邊等應力問題,特別適用于精密結構件或微小異形孔加工。

3. 極佳的邊緣質量

采用皮秒紫外激光切割后,切口邊緣光滑整潔,毛刺極小,無需二次打磨處理,大大提升加工效率。

二、工藝流程詳解

1. 材料準備

選用優質鉬箔(純度99.95%以上),厚度均勻為0.1mm。材料應平整、無皺褶、無氧化斑點,以確保激光聚焦一致性和切割精度。

2. 激光設備選型

推薦使用以下配置:

* 激光類型:355nm紫外皮秒激光器
* 脈沖寬度:<15ps
* 功率范圍:3W-10W(根據實際加工速度和厚度選擇)
* 掃描系統:高精度振鏡或五軸聯動平臺
* 聚焦系統:F-Theta鏡頭,焦距約100mm
* 冷卻系統:恒溫水冷機,保持激光器溫度穩定

3. 工藝參數優化

根據實際測試和應用經驗,0.1mm鉬箔切割推薦參數如下:

項目參數范圍
激光功率4W-6W
重復頻率100kHz-300kHz
切割速度5-20mm/s
聚焦光斑直徑10-20μm
掃描路徑單圈或螺旋式路徑
氣體輔助可選用氮氣或壓縮空氣輔助吹掃切口



注:具體參數需根據實際圖形復雜度、切割寬度、材料均勻性進行微調。

三、應用場景與優勢

1. 精密電子行業

用于切割鉬箔柔性導電片、熱電堆元件、電磁屏蔽片等,切割形狀復雜、精度要求高,傳統方式難以勝任。

2. 航空航天與醫療領域

用于制造熱控材料、醫療器械微結構件等,要求無微裂紋、無碳化、絕緣性穩定。

3. 高端實驗室與科研單位

定制鉬箔微型結構用于微電子實驗、微腔封裝或新材料測試。

相比其他加工方式的優勢總結:

加工方式熱影響區毛刺精度推薦程度
沖壓中等
機械銑
納秒激光中高★★
皮秒紫外極低極小★★★★★



四、加工過程中的注意事項

1. 平臺穩定性控制:鉬箔易變形,需使用真空吸附平臺進行平整固定,防止翹曲。
2. 激光能量調節:切割初期應從低能量測試,避免一次性燒穿或材料變形。
3. 吹氣清渣:適量輔助氣體(如氮氣)可有效減少切割碳化物殘留。
4. 安全防護:操作紫外激光需佩戴專用護目鏡,防止眼部損傷。

五、典型案例與客戶反饋

某精密電子企業引入皮秒紫外激光切割系統后,加工0.1mm鉬箔產能提升了300%,不良率下降至0.5%,實現了從原本單件手工銑制到全自動化加工的質變。同時,客戶反饋切口一致性優良,大幅提升了后續貼裝焊接良率。

六、常見FAQ問答

問題一:皮秒紫外激光和納秒激光有什么區別?哪種更適合鉬箔?

回答:皮秒激光脈寬更短,屬于冷加工,熱影響小,不易產生熱裂紋和碳化層,更適合超薄金屬的精密加工。納秒激光脈寬長,熱影響區大,容易在0.1mm鉬箔上形成燒蝕或毛刺,不建議用于高精度鉬箔切割。

問題二:加工鉬箔時出現燒穿或邊緣碳化,如何調整參數?

回答:出現燒穿可適當降低激光功率或提高掃描速度,同時增加重復路徑次數;如出現邊緣碳化,可適當加大氣體吹掃壓力,并調高重復頻率以實現更均勻的能量分布。

問題三:紫外皮秒激光設備價格區間是多少?投資回報如何?

回答:市場上國產中高端紫外皮秒激光器配套加工系統的價格大約在60萬元到150萬元不等,進口品牌更高。考慮其高良率、無損邊緣、自動化水平高等優勢,3-6個月內即可收回成本,尤其適合批量加工企業投資。

總結:

0.1mm鉬箔的切割對工藝要求極高,皮秒紫外激光技術以其冷加工、邊緣整潔、高效率等顯著優勢,成為理想選擇。合理選擇設備與優化參數,將有效提高產品品質與企業生產效率,是精密加工行業實現高質量發展的關鍵手段之一。

如需獲取針對性解決方案或測試打樣服務,歡迎聯系博特精密激光加工設備供應商。
