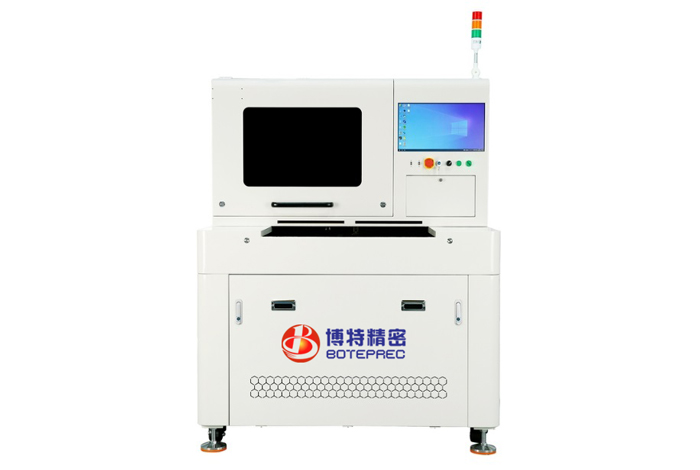

小幅面精密激光切割機精度詳解大全(內含2025操作視頻)

來源:博特精密發布時間:2025-07-10 11:43:12

隨著微電子、生物醫療、新能源及精密制造等行業的迅猛發展,傳統切割設備已難以滿足高精度、小尺寸零部件的加工需求。小幅面精密激光切割機應運而生,專為毫米級甚至微米級材料精細加工而設計,以其出色的定位精度、重復精度和極小的熱影響區,成為當前高端制造的重要工具之一。




一、激光切割精度能達到多少?

與普通激光切割設備相比,小幅面精密激光切割機在結構剛性、運動控制、光學系統及激光源選擇等方面均作出優化,切割精度可達到微米級。具體來說:

* 普通激光切割機:切割誤差范圍通常為 ±0.05mm~±0.1mm,適用于對尺寸要求不高的板材加工;
* 小幅面精密激光切割機:誤差控制在 ±0.003mm~±0.01mm,適用于FPC電路板、金屬薄膜、陶瓷基板、貴金屬、硅片等微結構材料。

在電子行業的應用中,尤其是FPC排線、電極圖形、微通孔等結構,對精度要求極高。一旦偏差超過10微米,就可能導致產品報廢,因此激光切割設備的精度成為品質控制的關鍵環節。


先來看看小幅面精密激光切割機精度2025演示操作視頻


二、關鍵精度參數對比圖表

以下是小幅面精密激光切割機與傳統切割設備的技術參數對比:


指標項目普通激光切割機小幅面精密激光切割機
切割誤差范圍±0.05 ~ ±0.1 mm±0.003 ~ ±0.01 mm
定位精度(XY軸)±0.02 mm±0.003 mm
尺寸重復精度±0.03 mm±0.005 mm
切縫寬度80 ~ 120 μm20 ~ 50 μm
熱影響區寬度>100 μm<30 μm
最小切割圖形尺寸0.2 mm0.05 mm


> 注:上述數據基于市場主流皮秒激光器與精密電控平臺,具體數值可能隨品牌和型號略有差異。

三、精度由哪些因素決定?

1. 激光源類型
激光器是整機的“心臟”,其脈沖寬度、峰值功率和波長直接影響切割質量。皮秒、飛秒級超快激光器能實現“冷加工”,極大地減少材料邊緣的燒蝕和熔化,提升邊緣光滑度和切割一致性。

2. 光學聚焦系統
采用自動調焦系統和高品質聚焦鏡頭,可將激光束控制到10~30μm的焦點直徑,并配合CCD視覺定位技術,實現高精度圖形識別和跟蹤。

3. 運動控制平臺
高端設備通常采用大理石底座+直線電機+光柵尺反饋組合,確保運動精度在1μm級別。部分機型引入五軸或多軸聯動平臺,適應復雜三維結構加工需求。

4. 溫控與振動控制
穩定的溫度環境能有效降低熱膨脹誤差,而設備本身的結構剛性和阻尼設計也能減少加工時的機械振動,進一步確保高精度運行。

四、實際應用案例分析

* FPC柔性線路板切割:某通信設備制造商對±0.01mm的圖形切割精度有嚴格要求,小幅面精密激光設備采用CCD自動識別定位系統,配合皮秒激光源,實現切邊無毛刺,產品良率由原來的85%提升至98%以上。

* 醫療鈦片結構切割:鈦合金表面需精確開槽,切縫寬度要求在50μm以內,且不能出現熱變形。高精度激光切割機使用超快激光源,有效控制熱輸入,實現邊緣整齊、無裂紋,滿足國際醫療器械標準。

* 貴金屬鏤空雕刻:珠寶行業常用金、銀材料厚度在0.2~1mm之間,要求圖案雕刻清晰無毛邊,小幅面激光切割機配合細聚焦鏡頭和視覺系統,可實現極細圖形、重復精度±0.005mm。

五、結語:精度就是競爭力

在高端制造趨勢日益增強的當下,小幅面精密激光切割機的微米級精度已成為電子、醫療、新能源等領域不可或缺的核心裝備。它不僅提升了加工效率,更為產品一致性與微結構設計提供了堅實支撐。對企業而言,選擇一臺高精度、性能穩定的激光切割機,不僅是提升產品質量的保障,更是贏得市場競爭的關鍵一環。

未來,隨著控制系統、激光源與人工智能輔助技術的不斷融合,激光切割的精度還將不斷向納米級邁進,助力“中國智造”走向世界舞臺的更高端。
